Termodynamické panely podrobně

Technologie termodynamických panelů spojuje výhody tepelného čerpadla a solárního panelu. Při venkovní instalaci využívá energii okolní teploty, slunečního záření, větru, deště, zbytkového tepla z budovy.

Ohřívá vodu a vytápí ve dne i v noci, za každého počasí.


Nezávazná nabídka Více informací

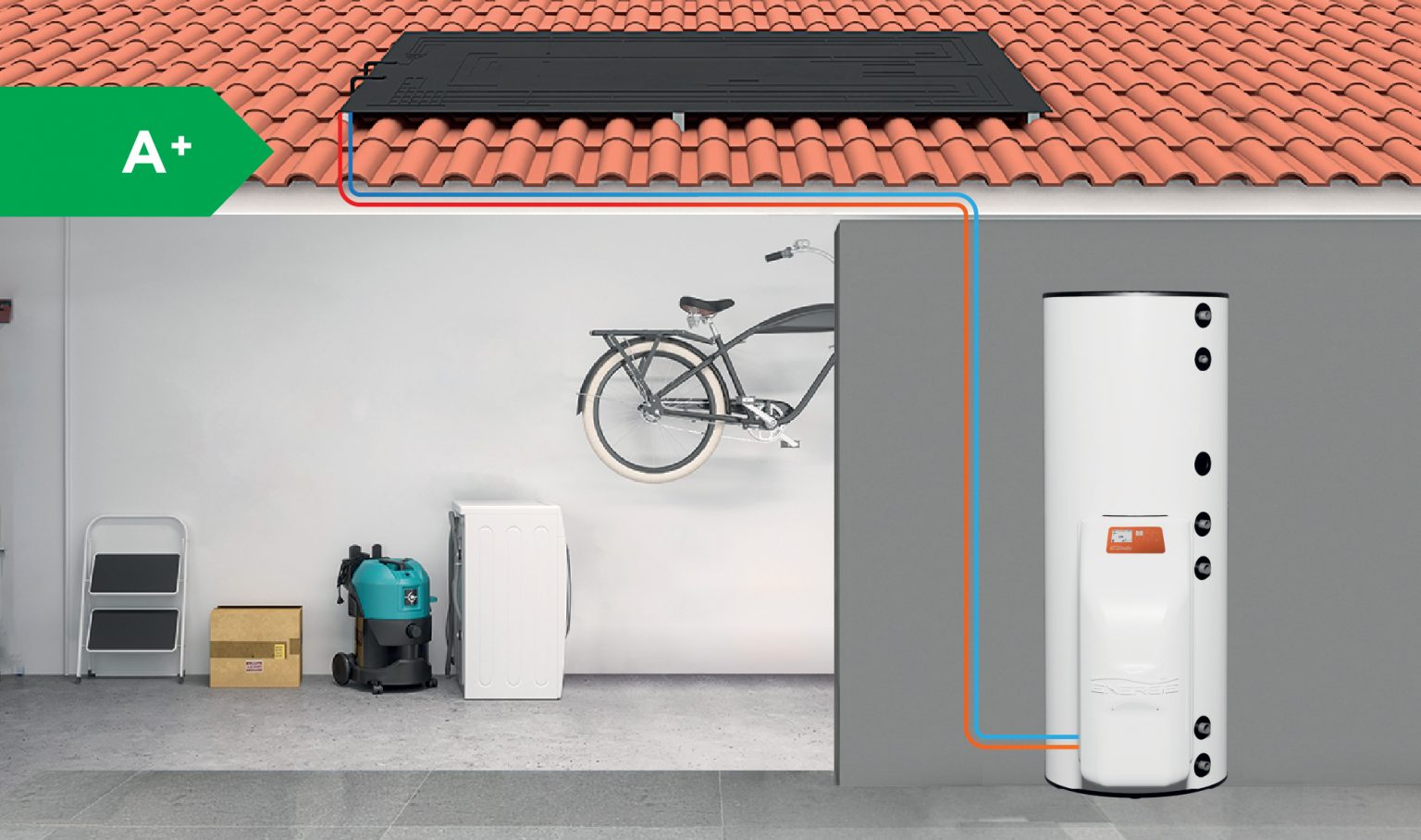

Jak fungují termodynamické panely?

Termodynamický systém spojuje výhody tepelného čerpadla a solárního kolektoru. Využívá chladicí kapaliny R134a na ohřev TUV nebo R407c na vytápění či velkoobjemový ohřev TUV. Podchlazená kapalina s teplotou -20°C putuje do termodynamického panelu a je vystavena působení slunce, deště, větru, teploty okolního prostředí a dalším klimatickým faktorům.

Vlivem všech těchto faktorů se chladící kapalina ohřeje a stává se z ní plyn, který proudí do kompresoru, kde je stlačen a vytváří tak tepelnou reakci až 72ºC. Toto teplo je nepřímo předávané přes výměník na vodu v nádrži nebo do topného systému. Tímto přenosem tepla se plyn ochladí a změní své skupenství opět na podchlazenou kapalinu. Tento proces probíhá dokud ohřívaná či topná voda nedosáhne požadované teploty. Jakmile se dosáhne požadované teploty, systém vypne kompresor a ukončí tuto opakující se reakci.



Pracovní cyklus termodynamiky

4 kroky, které se při ohřevu teplé vody pomocí termodynamického panelu opakují stále dokola.

Vypařování

Chladivo v termodynamickém panelu přijímá teplo z okolního prostředí (vzduch, slunce, déšť). Tímto teplem se chladivo ohřívá a mění své skupenství z kapalného na plynné.

Komprese

Plynná forma chladiva je nasávána do kompresoru. Zde dochází k prudkému stlačení plynu, což má za následek výrazné zvýšení jeho teploty.

Kondenzace

Horké stlačené chladivo proudí do kondenzátoru (například výměníku tepla v bojleru). Zde předává své teplo ohřívané vodě, ochlazuje se a kondenzuje zpět na kapalné skupenství.

Expanze

Kapalné chladivo prochází expanzním ventilem a dojde k prudkému snížení tlaku a teploty. Ochlazené chladivo poté opět proudí do termodynamického panelu a celý cyklus se opakuje.

Podrobné informace
o termodynamických panelech

Parametry panelu

Hmotnost panelu: 8 kg
Rozměr: 2000 x 800 x 20 mm
Materiál: Hliníková slitina (potažená mikročásticemi plastu)

U systémů na ohřev TUV se jedná se o malé tepelné čerpadlo využívající 1 nebo 2 termodynamické panely.

U systémů na vytápění se jedná o plnohodnotné velké tepelné čerpadlo využívající 6 až 40 termodynamických panelů.

Termodynamický panel není závislý na slunečním svitu, ale na okolní teplotě. Slouží jako výparník k vnitřní jednotce. Čím vyšší je teplota kolem panelu, tím vyšší je jeho účinnost.

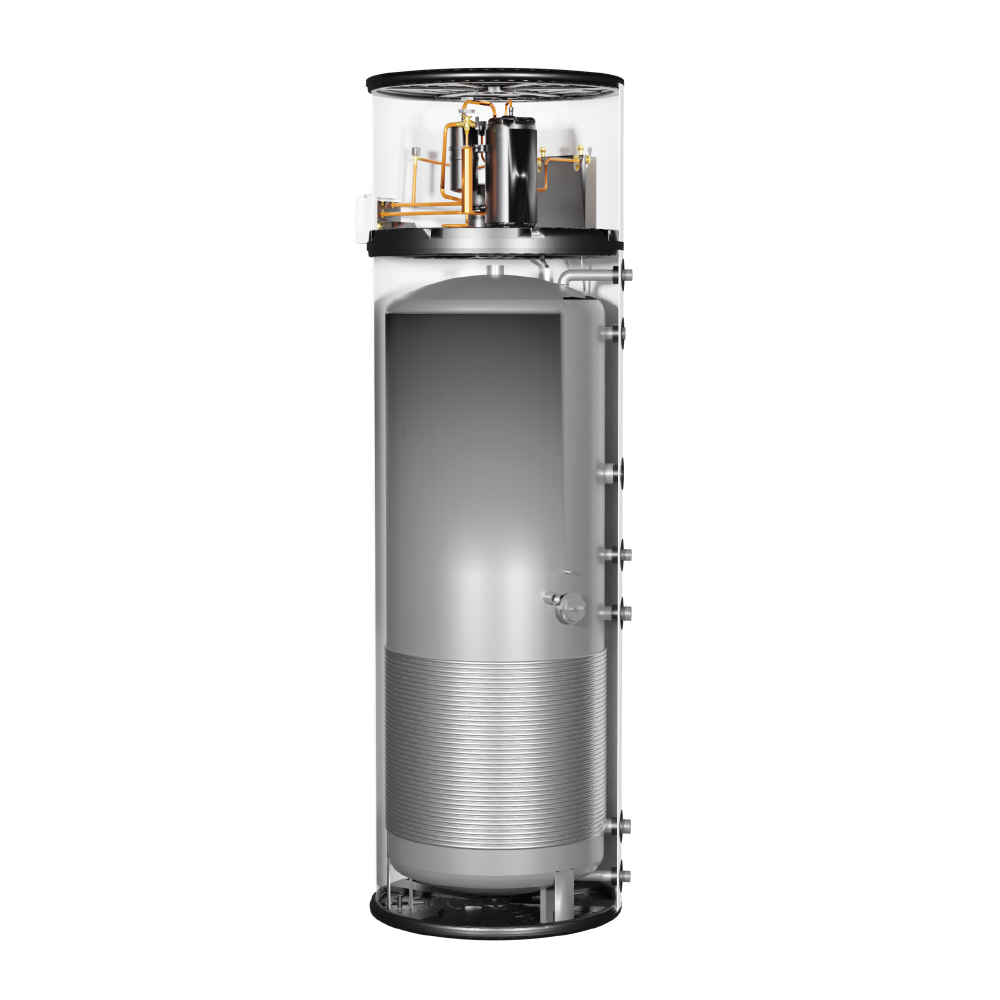

Podrobné informace
o bojlerech

Parametry bojleru

Hmotnost bojleru: 60 - 80 kg (dle objemu)
Výška: 1500 - 1900 mm
Průměr: 580 - 650 mm
Izolace: Polyuretan s vysokou hustotou
Materiál: Nerezová ocel
Energetický štíte: A++
Operační teplota: -5 - 40°C

Používané chladící kapaliny

V termodynamickém systému používáme výhradně ekologické chladící kapaliny.

R134a na ohřev TUV u jednotek ECO, ECOTOP a SolarBox do -5°C

R407c na vytápění či velkoobjemový ohřev TUV u jednotek SolarBlock do -15°C. Při dosažení těchto teplot účinnost klesá a nastupuje pomocný záložní zdroj.
